YQ*AC/BC/CC/R4C/R2C 固定式红外测温仪手册

1.  概述

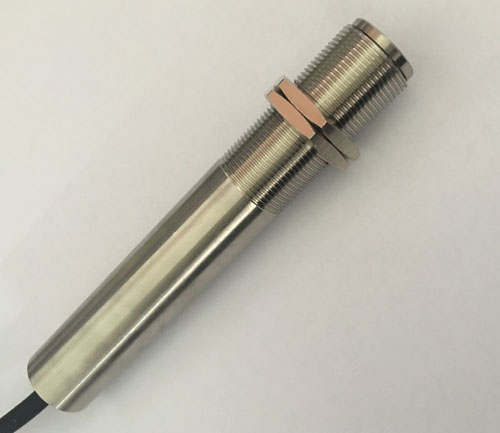

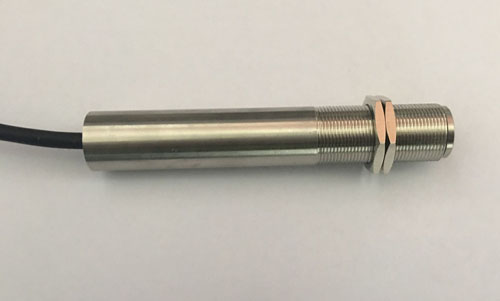

感谢您选择“YQ® ”品牌 YQ*0AC/BC/CC/R4C/R2C 系列在线红外测温仪。

YQ 红外测温仪由红外光学镜头、滤光片、传感器和电信号处理单元等组成，能够探测来自被测量目标的红外辐射，并根据其辐射强度确定目标的温度。

YQ 红外测温仪提供多种信号输出、可以方便地安装在多种应用场合，特别适合于需要长距离、较强干扰的工业环境的安装。

YQ 红外测温仪采用不锈钢外壳，在工业现场具备良好的防护能力。

提示：使用之前仔细阅读此手册。生产商保留在技术进步时改变产品参数的权利。

2.  技术指标

(1)基本性能

保护等级     IP65 (NEMA-4)

环境温度     0-60°C

存储温度     -20-80°C

相对湿度     10 -95%（不结露）

材    料     不锈钢

电缆长度     2.0m (标准) ，或定制

尺    寸     直径：M18* 1.0 长：115.8mm  (±2mm）；螺纹长度：49.8mm

(2)电气参数

工作电源     AC/BC/CC 系列：9~32V DC

R4C/R2C 系列：5~36VDC

输出信号    4~20mA；0-5V; 0- 10V; RS485 (Modbus RTU); RS232 可选

(3)测量参数

光谱范围     8- 14 µm

温度范围     -30~ 1300℃（此温度范围内可分段选择）

光学分辨率    20:1

响应时间      默认 200 ms (95%)（50ms~5s  内可定制）

测温精度      测量值的±1.5%或±2℃ , 取大值

重复精度      测量值的±0.5%或±1℃ , 取大值

发 射 率      0.95

3.  安装

(1)机械安装

YQ 金属壳体带 M18×1 的螺纹，可用于直接安装，也可通过使用安装支架进行安装，可调安装支架能够使测量头的调节更加方便。在调整被测目标与测量头时必须确保光路无遮挡。

(2)        电气安装

输出信号 线颜色 功能 通讯信号 线颜色 功能

4-20mA 红色 9-32VDC 电源正

RS485 红色 5-36VDC+

黑色 9-32VDC 电源负 黑色 0V

蓝色 4-20mA+信号正 绿色 RS485 A+ (T/R+)

橙色 4-20mA-信号负 黄色 RS485 B- (T/R-)

银色 屏蔽线 银色 屏蔽线

0-5V；

0-10V 红色 9-32VDC 电源正

RS232 红色 5-36VDC+

黑色 9-32VDC 电源负 黑色 0V/GND (接串口 5)

白色 0-5V/10V+信号正 绿色 RXD 输入(接串口 3)

蓝色 0-5V/10V-信号负 黄色 TXD 输出(接串口 2)

银色 屏蔽线 银色 屏蔽线

4-20mA 信号分为三种接线方式：

a. 四线制接线方法: 红:24V+；蓝/白:信号正；黑:24V-；橙/蓝:信号负

b. 三线制接线方法: 红:24V+；蓝:4~20mA+；黑和橙:公共负并连 ( A 型)

c. 二线制接线方法: 红:24V+；蓝:4~20mA+；两线即可(A 型；其它线可剪掉不用)

4.  外型尺寸

（1）产品尺寸

（2）支架尺寸

5.  工作原理及注意事项

(1)红外测温原理

任何物体都将根据其表面温度向外部发射红外辐射，辐射的强度随物体温度的变化而变化。针对目标温度的不同，不同的红外测温仪选择不同的测量波长进行温度测量。通常采用 8- 14um 波长，测量室温附近到上千摄氏度的目标温度。非接触测温是红外测温仪最大的优点，使用户可以方便地快速测量难以接近或移动中的物体。

(2)安装距离与测量尺寸

YQ 光学分辨率是 20:1，相应的测量视场可以参照所附光路图近似计算。为提高测量精度，测量时应保证被测目标的尺寸大于测量视场，特别是当目标或测温仪有晃动的现场。

(3)光 学 参 数 参 照 所 附 光 路 图

(4)工作环境

YQ红外测温仪应该在环境温度 0-60℃ 、湿度 10－90％的环境下工作。超出此范围的使用将造成测量精度下降直到仪器损坏。可以选择合适的附件（保护罩）改善工作环境。

(5)测量通道及镜头清洁

应保证测量通道的清洁，灰尘、烟尘都会影响辐射能量的传递，降低测量精度。测温仪光学镜头必须保持清洁，避免因粘有灰尘、烟尘等污染物而导致测量误差甚至损坏镜头，若镜头粘有灰尘。可用清洁的棉签或镜头纸蘸无水酒精擦拭。

(6)电磁干扰

为了防止电磁干扰，在安装时尽量使红外测温仪远离电磁场源 (比如电动机、马达、大功率电缆等) ，如有必要可加金属套管改善屏蔽效果。

注意：传感头的屏蔽应良好接地。

(7)高温辐射

在安装时尽量避免红外测温仪直接瞄准远超测量温度范围的高温目标，如太阳、高温、炉膛等。同时注意避免高温源在目标附近产生的反射对测量精度的影响。

6.   包装清单

（1）标准配件

YQ系列红外测温仪(含电缆)；固定螺母 2 个；L 型简易支架 1 只；用户手册。请检查产品包装是否有损坏，有任何损坏请立即通知供应商，并请保留损坏的包装供检查。

您可以在产品的标签上找到产品的序号，当您联系客户服务部门要求维护、订购配件或维修时请出示序列号。

7.   维修

当您使用 YQ 系列红外测温仪遇到任何问题时，请联系我们的服务部门。我们的客户服务人员将就如何设置及维修红外测温仪给予你技术支持。经验证明，上述的这些问题大都可以通过电话解决，请您在决定将仪器寄给我们之前先与我们的服务部门取得联系。

8. 保证

每台仪器都经过质量检验程序，如果发生任何问题，请立即联系服务商。

仪器从出厂起保质期为 12 个月。过保质期后，生产商对所维修或更换元件部分的保质期为 6 个月。因使用不当或疏忽造成仪器的损伤不在保修范围。私自拆卸也不在保修之列。生产商不对任何间接的损害负责。

在保修期内若仪器出现问题，可以免费更换，标定或修理，期间发生的运费由发货人承担。生产商有权选择更换产品部件而不是修理。如果仪器故障是由于用户的使用不当或疏忽造成，用户需要负担维修费用。规格参数及外形尺寸因产品改良会有所变动，恕不另行通知。

9.联系方式

深圳市宏瀚科技有限公司

服务热线：+86-18024778062

售后热线：+86-13265227724

公司网站：https://www.szhonghan.com

公司地址：深圳市龙岗区吉华街道水径社区吉华路393号海发大厦

10.选型表格

产品选型表

YQ 空格 1 空格 2 空格 3

品牌

空格 1

温度范围 空格2

输出信号 空格 3

起始温度

YQ 10:0-100℃  15:0-150℃

20:0-200℃  30:0-300℃

40:0-400℃  50:0-500℃

60:0-600℃  70:0-700℃

80:0-800℃  90:0-900℃

100:0-1000℃  110:0-1100℃

120:0-1200℃  130:0-1300℃

DZ: (-30-1300℃温度范围内可随意定制） AC:4-20mA

BC:0-5V

CC:0-10V

R4C:RS485

R2C:RS232 F:起始温度选择

-20℃起测

举例 1：YQ品牌，0-500℃ , 4-20mA 输出：型号 YQ50AC

举例 2：YQ品牌，-20-500℃ , RS485 输出：型号 YQ50R4CF

举例 3：YQ品牌，-30-150℃ , 0-5V 输出：型号 YQDZBC (-30-150℃) ,定制温度段需要备注温度范围。

11.通讯协议

位起始位：1  数据位：8 位   奇偶校验位：无 (默认)

停 止 位：1  波特率：9600   错误校验：CRC 码(冗余循环码)

备注可选：波特率：1200-115200；奇偶检验：偶校验或者奇校验

通讯规约，格式如下：

初始结构 ≥4 字节的时间地址码 = 1 字节

功能码 = 1 字节      数据区 = N 字节

错误校验 = 16 位 CRC 码 结束结构 ≥4 字节的时间

地址码：为测温仪的地址，在通讯网络中是唯一的（出厂默认0x01）；

功能码：主机所发指令功能指示，测温仪读取功能码0x03；读修改能码 0x06；数据区：数据区是具体通讯数据，注意 16bits 数据高字节在前；

CRC 码：二字节的校验码。

1、通讯协议示例以及解释

假如当前温度值为 100.0 读取设备地址 0x01 的仪器的温度值发送数据：01 03 0000 0001 840A

地址码 功能码 起始地址 数据长度 校验码低位 校验码高位

0x01 0x03 0x00 0x00 0x00 0x01 0x84 0x0A

返回数据：01 03 02 03E8 B8FA

地址码 功能码 返回有效字节数 温度数据 校验码低位 校验码高位

0x01 0x03 0x02 0x03E8 0xB8 0xFA

返回数据为有符号十六进制整型格式 0x03E8 转换为十进制后为 1000（上位机、PLC、触摸屏等设备要把数据除以 10 倍后）就是当前读到的温度值。

一般支持Modbus-RTU 协议的设备都会直接支持的,不需额外编程就能读取数据。

2、测温仪地址修改：修改功能码：0x06；地址码的寄存器地址：0x07A0

举例 1：假如把测温仪地址 01 改为地址 02

发送：01 06 07A0 0002 095D

返回：01 06 07A0 0002 095D

举例 2：假如把测温仪地址 06 改为地址 05

发送：06 06 07A0 0005 4928

返回：06 06 07A0 0005 4928

3、测温仪地址码复位：修改功能码：0x06；地址码的寄存器地址：0x07A0

发送：FA 06 07A0 0001 5CD7

返回：01 06 07A0 0001 495C

* 仪器地址复位后：地址均为：0x01 波特率：9600

通信协议： 1 位起始位，8 位数据位，1 位停止位，无校验，波特率9600Kbs。

1.测温仪状态指令：（在英文输入法状态下输入）查询：?DS

应答： !DSRAY

2.测温仪温度查询指令 :

查询：?T （按 Enter）

应答： !T025.3

(!T025.3 表示现在温度为 25.3 摄氏度)
